  • T15F 外置3分頻15英寸同軸全頻揚聲器係統

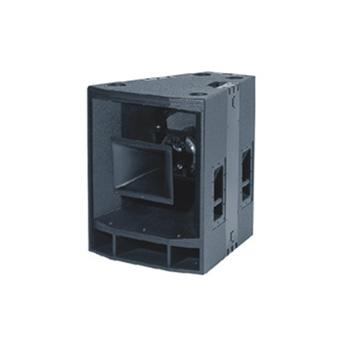

T15F 外置3分頻15英寸同軸全頻揚聲器係統
ONAX係統是T18W、T15F、T12L外置分頻三款音箱多隻配合組成主係統擴音部分。 ONAX係統采用了“修正的波陣麵技術”： T18W、T15F、T12L多功能擴聲係統的設計目的在於通過音箱的組合形成一致的波陣麵，采用點聲源的原理與梯形揚聲器係統輻射狹窄水平扇形波的特點相結合。ONAX意為“三軸（重疊）”係統，在設計上將三隻揚聲器的音軸設置在同一軸心上。 ONAX音箱組運作起來如同一隻巨型揚聲器係統,這是使遠程擴聲係統保證均衡的高功率輸出方式。

全國谘詢熱線
400-003-8066

在線谘詢

產品特點

◇號角指向性為水平60°、垂直40°。高音主軸下調5°
◇使用了15″高功率中低頻驅動單元，一隻2″和1″組合的同軸驅動器安裝於15″揚聲器，前置一隻指向性為60  °×40  °的高音號角。 該設計使三個單元位於同一音軸，從而保證了指向角內高輸出低失真的性能條件

產品參數

音箱類型 三分頻無源烤漆木質音箱
驅動器 中高頻 MF/HF:1×4"/1×1.75"同軸中高頻驅動器
低頻 LF:1×15" 低頻單元
分頻 方式 外置分頻網絡
分頻點 —
推薦分頻點 LF/MF:500Hz， MF/HF:5.2kHz
連接 輸入 1×NL4
輸出 1×NL4
接線標識 HF:1+ 1- LF:2+ 2-
箱體 箱體類型 梯形箱,高強度架構及防駐波、防共振設計
箱體材質 俄羅斯白樺木層壓板
表麵處理 箱體 烤漆
麵網 —
電聲指標
頻率響應 ±3dB LF:150Hz-500Hz MF:500Hz-5.2kHz HF: 5.2kHz-20kHz
-10dB 100Hz-20kHz
音箱功率 額定功率RMS(1) LF:500W ， HF/MF:150W
連續功率 LF:1000W ， HF/MF:300W
大功率 LF:2000W ， HF/MF:600W
指向性(H×V) 水平覆蓋角 60°
垂直覆蓋角 40°
靈敏度(1W/1m) LF:104dB ， HF/MF:115dB
大聲壓 LF:137dB ， HF/MF:142dB
額定阻抗 LF:8Ω MF:8Ω HF:8Ω
直流阻抗 —
安裝運輸
安裝 吊掛部件 T15F AeroLock吊裝係統
吊點設置 頂部兩側各有三個扣位做吊掛點，後側扣位方便吊掛時調整角度
支架孔 —
搬運 4×把手
附件： 標配件 —
選配件 —
音箱尺寸(W×H×D) 580×720×660mm
包裝尺寸(W×H×D) 770×840×690mm
淨重 84.6kg
總重 90.6kg

三視圖
